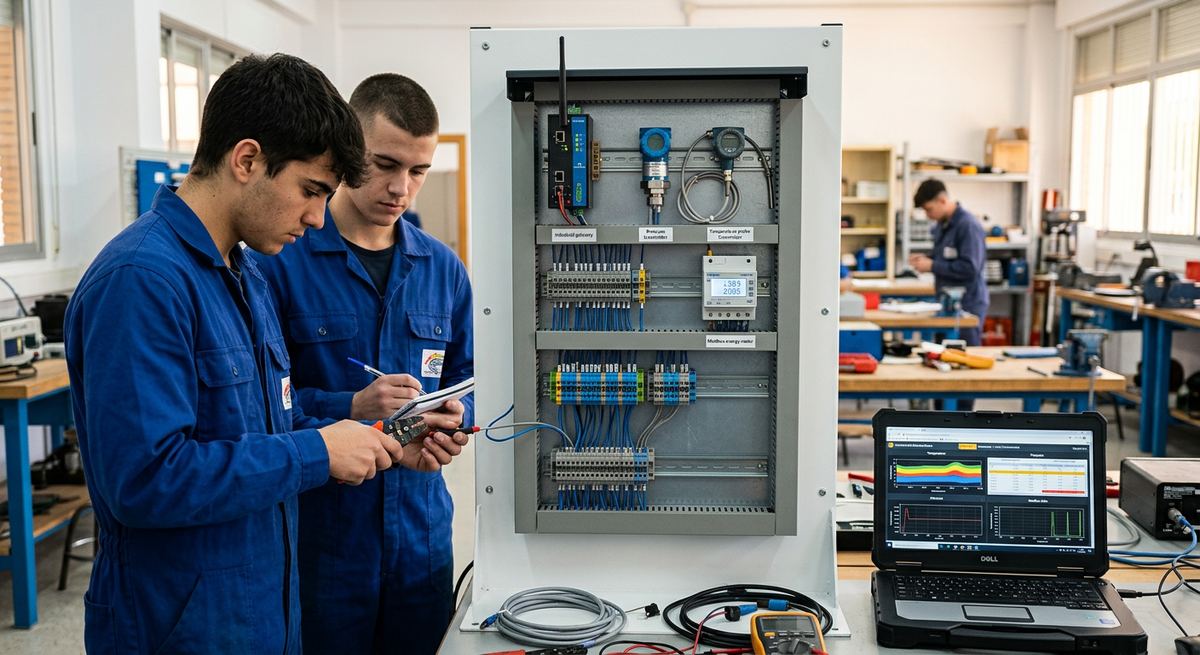

Puesto de prácticas SSENDEN Aula para centros de FP (4-20 mA, Modbus, energía)
Puesto de prácticas de nivel integrador, cableado y probado en nuestro taller: armario metálico IP55, pantalla táctil SE-HMI-210 en la puerta, SE-EDGE-210 con la plataforma SSENDEN, variador con motor, arranque directo, cadena de seguridad, analizador trifásico, red industrial, sensores 4-20 mA y digitales. Lo mismo que el alumno se va a encontrar en una obra. Desde 4.290 € + IVA por puesto.
Necesitas una cuenta SSENDEN para contratar en línea. Si ya la tienes, inicia sesión; si no, solicita tu acceso.
Modelos disponibles
- Opción A · puesto integrador completo (desde 4.890 € + IVA)
- Opción B · puesto integrador para el PLC del taller (desde 4.290 € + IVA)
- Puesta en marcha y formación del profesorado, 2 jornadas (1.290 € + IVA por pedido)
Elige el modelo al pedir presupuesto y te enviamos el precio ajustado a tu instalación.
Qué incluye
- Armario metálico 800×600×300 IP55 con ventilación, luz interior y toma de servicio
- Cabecera con interruptor general, diferencial 30 mA superinmunizado y protección contra sobretensiones
- Pantalla táctil SE-HMI-210 de 10,1" en la puerta, con sinóptico y alarmas
- SE-EDGE-210, 2× SE-IO-0808 y SE-IO-4A2D (opción A)
- Variador de 0,75 kW por Modbus con motor trifásico en bancada
- Arranque directo con guardamotor y contactor
- Relé de seguridad, seta de emergencia, pulsadores, pilotos y selector
- Analizador trifásico Modbus con transformadores de corriente
- Switch industrial gestionable
- Transmisor de presión, Pt100, simulador 4-20 mA y sensores inductivo y óptico
- Bornas push-in numeradas, fusibles seccionables y cableado con punteras
- Esquema eléctrico, cuaderno de prácticas y licencia docente SSENDEN
Lo que no hace
- Prácticas a 24 V; la parte de 230 V va protegida y cerrada
- Opción B sin E/S digitales ni relés: se conecta por Modbus al PLC del taller
- La instalación en el taller y la formación se presupuestan una vez por pedido
- Compatible con la plataforma SSENDEN 4.0
- Garantía y soporte técnico incluidos
- Envío a toda la península
Ficha técnica
Especificaciones técnicas
- Armario
- 800×600×300 mm, IP55
- Alimentación
- 230 V AC → 24 V DC
- HMI
- SE-HMI-210, táctil 10,1" en puerta
- Control
- SE-EDGE-210 o PLC del taller
- Potencia
- Variador 0,75 kW + motor 0,37 kW, arranque directo
- Comunicación
- Modbus RTU, Modbus TCP, Ethernet industrial
- Seguridad
- Relé de seguridad y seta de emergencia
- Alumnos
- 2 por puesto
Formularios online
¿Te falta un dato para instalar?
Pídenos el esquema, el mapa de registros o la ficha del fabricante y te lo mandamos. Somos instaladores: te respondemos con criterio de obra.
Pedir documentación técnicaOpiniones de clientes
